最近发现斯维尔日照分析 Sun 软件可以进行光伏模拟计算，记录下软件使用的基本过程。
功能介绍
日照分析 Sun 由绿色建筑指标、太阳能利用、玻璃幕墙反射光污染、日照分析 4 大模块构成，通过共享模型技术解决日照分析、绿色建筑指标分析、太阳能计算问题，在计算速度和支持复杂异形模型方面相比同类软件更胜一筹：
✔ 计算速度比国内同类产品快 2～5 倍，部分功能提高 10 倍以上。
✔ 支持 Revit、犀牛和 SketchUp 复杂建筑模型的导入和日照分析
全文强条的《建筑节能与可再生能源利用通用规范》要求新建建筑应安装太阳能系统，未来建筑设计必须进行太阳能利用设计。Sun 太阳能分析模块包含辐照分析、光伏发电两部分，提供协助方案设计、经济分析的一系列辅助分析功能，并支持专业报告书输出。
太阳能资源分析
通过对全国太阳能资源分析，获得最佳倾角、最佳位置等数据，在项目初期协助用户完成项目规划，对太阳能资源的开发利用有着重要的指导意义。
- 通过【全景辐照】、【地面辐照】、【向日辐照】、【日照时数】分析建筑外立面和场地辐照情况，寻找集热板或光伏板的最佳安装位置。
- 利用【倾角分析】获得太阳能最有利的采集面倾角。
光伏发电
支持 BIPV（光伏一体化建筑物）、BAPV（现有建筑物上安装光伏组件）光伏系统发电计算。
- 支持光伏板批量布置、光伏系统参数设置，
- 使用典型气象年数据，考虑周围建筑物遮挡、光伏板之间的遮挡影响。
- 考虑逆变器效率、线路损耗效率、材料表面污染效率、修正系数等影响。
- 一键输出报告，图文结合、数据明晰。
基本建模
-
根据总图，绘制建筑轮廓线，包含项目周边建筑
-
选择 基本建模 - 建筑高度、绘女儿墙
-
在进行创建面板之前，先选择 太阳能 - 倾角分析，计算分析最佳角度。
-
根据最佳角度，选择 太阳能 - 创建面板、映射布板，进行光伏组件布置。
全景辐照
- 点击 太阳能 - 全景辐照，计算项目太阳辐照分布图。
日照时数
- 点击 太阳能 - 日照时数，计算项目日照时数分布图。
光伏发电

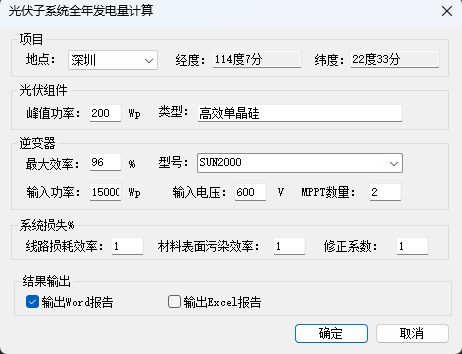

- 点击 太阳能 - 光伏发电，然后输入光伏组件峰值功率、逆变器信息后，即可计算得到项目光伏发电分布图，可以看到总装机容量，年总发电量。
- 选择好图片角度，保存后，可自动导出光伏发电计算报告。
太阳能利用计算案例
基本设置：1 栋 30 米长、20 米宽、100 米高的楼栋，女儿墙 5 米高。
光伏组件：1676mm×994mm，峰值功率 320Wp，组件数量 90 个，装机容量 28.8kW，组件面积 150 ㎡，为了模拟数据的准确性，建议模拟之前找到对应厂家的光伏组件参数，根据其相关参数进行模拟计算 。
计算结果：年总发电量 26.2MWh。
Sun 待尝试功能
-
玻璃幕墙光污染分析
玻璃幕墙反射光对道路上驾驶员行车距离的影响长度、对周边建筑窗台的影响时间。
-
绿地日照
支持对公共绿地进行日照分析确定其有效性，满足绿色建筑评价对公共绿地的要求。
参考资料
相关文章
- 【PVsyst】📚5种常见光伏发电量计算方法总结
- 【PVsyst】✒️PVsyst光伏发电量仿真模拟案例，附软件及资料免费下载！
光伏科普
MJ/m2 和 kwh/m2 两个单位，他们的含义和换算关系如何呢？
1、MJ/m2 是热值单位，在光伏发电领域就是太阳能辐照热值，含义是兆焦每平方米;
2、kWh/m2 是电功或电能的单位，在光伏发电领域是辐射，含义是千瓦时每平方米;
重点来了，两个单位如何换算：
换算公式：1kWh/m2 = 3.6 MJ/m2
上面的例子： MJ/m2 →kwh/m2
4532.3MJ/m2 = 4532.3/3.6 =1258.97kwh/m2 ，即峰值日照小时为 1258.97h
